I sistemi idraulici trasferiscono potenza attraverso un fluido in pressione, e la loro affidabilità dipende dalla capacità di mantenere quel fluido esattamente dove deve stare. Ogni raccordo, ogni sede, ogni superficie di accoppiamento è un punto in cui il circuito può tenere oppure cedere, e la differenza tra le due condizioni si gioca su frazioni di millimetro e su finiture superficiali misurate in micrometri.
Per questo la qualità dei componenti torniti che compongono l’impianto non è un dettaglio produttivo, ma la base su cui poggiano prestazioni, sicurezza e durata dell’intero sistema.
MI.SO. realizza su disegno minuterie metalliche di precisione, con particolari torniti in grado di rispondere ai requisiti del settore idraulico, dove devono lavorare in presenza di fluidi, umidità e pressione. In questo ambito la precisione dimensionale e la finitura superficiale non sono requisiti estetici, ma le condizioni tecniche che rendono possibile la tenuta.
Perché la tenuta è il requisito critico nei circuiti idraulici
In un circuito idraulico il fluido lavora sotto pressione e trasmette forza da un punto all’altro dell’impianto. Qualsiasi perdita, anche minima, si traduce in una caduta di pressione che riduce l’efficienza del sistema, in un consumo di fluido che alza i costi di esercizio e, nei casi peggiori, in un rischio per la sicurezza degli operatori e per l’ambiente circostante.
Una perdita non è quasi mai un guasto improvviso, ma il risultato di un accoppiamento che nel tempo non ha mantenuto le caratteristiche geometriche e superficiali previste dal progetto.
Le condizioni di lavoro rendono il compito ancora più impegnativo. I componenti idraulici sono esposti a cicli di pressione ripetuti, a vibrazioni trasmesse da pompe e attuatori, a variazioni di temperatura che dilatano e contraggono il metallo, e al contatto continuo con fluidi che possono essere corrosivi. La tenuta del circuito, quindi, non dipende da un singolo elemento, ma dalla qualità con cui è realizzato ciascuno dei particolari che lo compongono. Un raccordo con una sede fuori tolleranza o una superficie troppo ruvida introduce un punto debole che nessuna guarnizione può compensare del tutto.
Come la precisione di tornitura garantisce la tenuta
È utile chiarire un punto spesso frainteso: la tenuta di un collegamento idraulico non è affidata soltanto alla guarnizione. L’elemento elastomerico, quando presente, lavora contro una superficie metallica e all’interno di una sede lavorata, e la sua efficacia dipende interamente da come quella superficie e quella sede sono state realizzate.
In molti collegamenti, inoltre, la tenuta è ottenuta dal contatto diretto metallo-metallo, senza alcun elemento elastomerico. In entrambi i casi il risultato nasce dalla lavorazione del componente tornito.
Tolleranze dimensionali e finitura superficiale
La finitura superficiale è uno dei parametri che determinano se una superficie tiene oppure lascia passare il fluido. Una superficie troppo ruvida presenta creste e valli che formano microcanali attraverso cui il fluido può filtrare, e in presenza di guarnizioni in movimento le asperità agiscono come piccole lame che rigano e usurano l’elemento di tenuta. Una superficie troppo liscia, all’estremo opposto, non trattiene il film di lubrificante necessario a evitare l’attrito a secco.
Esiste quindi una finestra ottimale, che nel settore delle tenute si colloca indicativamente tra 0,4 e 1,6 micrometri di rugosità media (Ra) per le superfici di tenuta statica, con valori più fini, dell’ordine di 0,3 micrometri, per le superfici in movimento come gli steli.
Con la tornitura questa finestra si governa agendo sui parametri di lavorazione – in particolare sull’avanzamento e sul raggio di punta dell’utensile – che insieme determinano la rugosità teorica del profilo. A questo si aggiunge il controllo delle tolleranze dimensionali: il diametro di una sede per O-ring, la profondità di una gola, l’accoppiamento tra maschio e femmina di un raccordo devono rispettare margini ristretti, perché è da quei margini che dipendono la corretta compressione della guarnizione e la precisione del contatto metallico.
Un parco macchine di torni a fantina mobile consente a MI.SO. di lavorare diametri da 3 a 32 millimetri mantenendo tolleranze strette e finiture ripetibili lungo tutta la produzione, che è la condizione perché i componenti si comportino in modo uniforme una volta montati nell’impianto.
Con i propri macchinari MI.SO. raggiunge valori di rugosità fino a circa 0,8 µm Ra, che rientrano nella finestra richiesta dalle superfici di tenuta statica.
Geometrie di tenuta: sedi, gole per O-ring e filettature
I collegamenti idraulici realizzano la tenuta in modi diversi, e ciascuno impone al componente tornito una geometria precisa. Nelle tenute metallo-metallo il contatto avviene tra superfici coniche accoppiate, con angoli standardizzati che stabiliscono una linea di contatto continua tra i due elementi: sono le classiche svasature a 37 gradi, i coni a 60 gradi e le sedi a 24 gradi diffuse negli standard internazionali.
Perché la tenuta funzioni, l’angolo e la finitura del cono devono essere realizzati con estrema regolarità, così che il contatto si distribuisca in modo uniforme lungo tutta la circonferenza.
Nelle tenute con O-ring, invece, l’elemento elastomerico alloggia in una gola lavorata sul componente e viene compresso contro una superficie di riscontro. La geometria della gola, ovvero larghezza, profondità e raggi di raccordo, determina il grado di compressione e quindi l’efficacia della tenuta, mentre la superficie contro cui l’O-ring lavora deve rispettare i requisiti di finitura già descritti. A questo si aggiungono le filettature, che possono essere cilindriche, quando la tenuta è demandata a un O-ring o a una guarnizione dedicata, oppure coniche, quando è la deformazione stessa del filetto a garantire la chiusura.
In tutti questi casi la funzione di tenuta è scritta nella geometria del pezzo, ed è la tornitura di precisione a tradurre il disegno in un componente che tiene.
I materiali scelti da MI.SO. per il settore idraulico
Nel settore idraulico i materiali devono garantire prima di tutto resistenza alla corrosione e al contatto prolungato con acqua e fluidi, unita alla capacità di sopportare le sollecitazioni meccaniche legate alla pressione. MI.SO. seleziona il materiale in funzione dell’applicazione, tenendo conto dell’ambiente di lavoro, del fluido impiegato e delle esigenze di lavorabilità del particolare.
Acciai inossidabili: AISI 303, 304 e 316
Gli acciai inossidabili sono la scelta di riferimento quando servono resistenza alla corrosione e affidabilità nel tempo. L’AISI 303 offre una buona resistenza alla corrosione unita a un’ottima lavorabilità, che lo rende adatto a viti e raccordi per impianti idraulici. L’AISI 304 si presta bene alle applicazioni in ambienti umidi grazie alla sua elevata resistenza. L’AISI 316 rappresenta il livello più alto di protezione, indicato in presenza di fluidi corrosivi e cloruri, dove gli altri inox non offrirebbero garanzie sufficienti.
Ottone CW510L
L’ottone CW510L è un materiale storicamente legato al mondo dei raccordi idraulici. Combina una buona resistenza alla corrosione con caratteristiche di lavorabilità che consentono di ottenere geometrie di tenuta accurate, motivo per cui trova impiego frequente in raccordi e componenti dove è richiesta una chiusura affidabile del circuito.
Acciai automatici e legati: AVP, AVZ, PR70 e PR80
Gli acciai automatici come l’AVP, acciaio veloce piombato, e l’AVZ, acciaio veloce senza piombo, sono impiegati nei componenti idraulici di precisione grazie alla loro eccellente lavorabilità, pur risultando meno indicati negli ambienti fortemente corrosivi.
Gli acciai legati PR70 e PR80 offrono invece un profilo diverso: il PR70 unisce una buona resistenza alla corrosione a una durezza adatta a tubazioni e raccordi, mentre il PR80, nella versione zincata, aggiunge una protezione anticorrosione e una resistenza alla fatica utili nei raccordi sottoposti a sollecitazioni ripetute.
Alluminio ERGAL 6082 e materie plastiche tecniche PEEK e POM-C
L’alluminio ERGAL 6082 è adatto alle parti strutturali esposte a fluidi e pressione, dove conta un buon rapporto tra resistenza e peso.
Sul fronte delle materie plastiche tecniche, il PEEK è la scelta per i componenti idraulici ad alte prestazioni che richiedono elevata resistenza chimica e meccanica, mentre il POM-C, che resiste bene all’umidità, trova impiego in guide e supporti dove servono stabilità dimensionale e scorrevolezza.

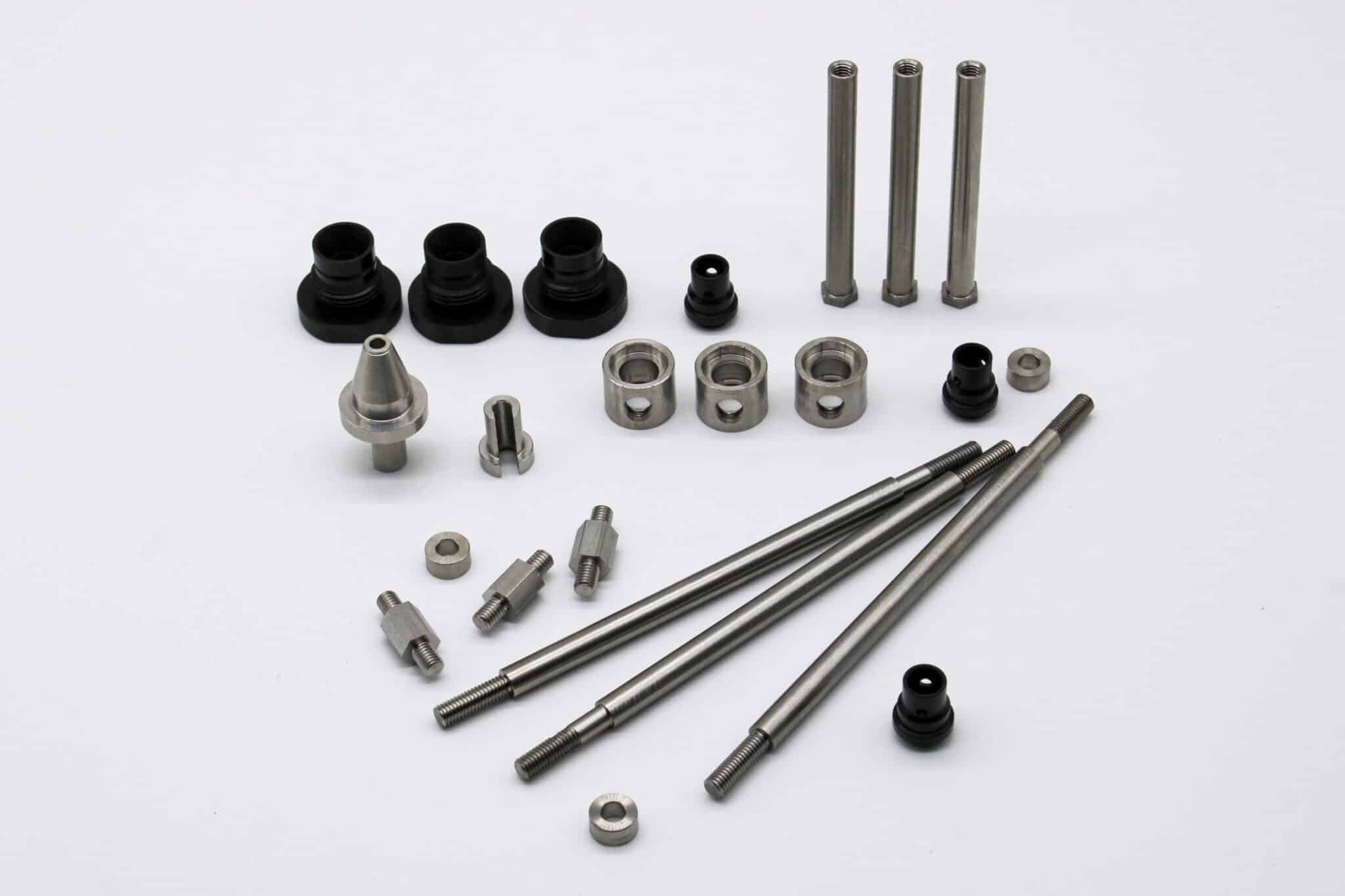

I componenti torniti MISO per l’idraulica
La gamma di minuterie metalliche che MI.SO. produce su disegno per il settore idraulico comprende i particolari che, all’interno del circuito, svolgono funzioni di collegamento, guida e regolazione:
- Pistoni, steli e aste per cilindri, dove precisione dimensionale e finitura superficiale determinano la scorrevolezza e la tenuta dinamica.
- Raccordi per tubazioni, in cui le geometrie di tenuta e le filettature garantiscono connessioni senza perdite.
- Boccole e distanziali per valvole e regolatori, componenti apparentemente semplici ma critici per il corretto posizionamento degli elementi mobili.
- Riduttori di pressione, dove le tolleranze strette governano il comportamento del fluido.
- Componenti di precisione per attuatori lineari, che richiedono accoppiamenti accurati per un funzionamento affidabile nel tempo.
Controllo qualità e verifica dimensionale a garanzia della tenuta
La tenuta di un componente idraulico si decide sulle misure, ed è per questo che il controllo dimensionale è parte integrante del processo produttivo e non una fase aggiuntiva a valle. Ogni giorno MI.SO. esegue circa 130 controlli qualità sui particolari in lavorazione, avvalendosi di strumentazione metrologica come il sistema di misura ottico Keyence IM-8020 e la macchina multisensore Zeiss O-Inspect 322, che consentono di verificare diametri, geometrie e finiture con la precisione richiesta dalle superfici di tenuta.
Questo presidio costante è inserito in un sistema di gestione della qualità certificato ISO 9001:2015, che assicura la ripetibilità dei risultati e la tracciabilità delle verifiche. Per un componente destinato a un circuito in pressione, la garanzia che ogni pezzo rispetti le tolleranze di progetto è ciò che separa una fornitura affidabile da un potenziale punto di perdita.
Co-design e ottimizzazione del disegno
Molti problemi di tenuta si prevengono in fase di progettazione, prima ancora che il pezzo arrivi in macchina. Per questo MI.SO. affianca il cliente nella fase di co-design, valutando insieme il disegno del componente per individuare soluzioni che migliorino la lavorabilità, ottimizzino le geometrie di tenuta e riducano i rischi legati a tolleranze eccessivamente restrittive o non necessarie. Un confronto tecnico condotto in questa fase permette di ottenere un particolare più semplice da produrre in modo ripetibile e, allo stesso tempo, più affidabile una volta montato nell’impianto.
Che si tratti di raccordi, boccole, pistoncini o componenti per attuatori, la collaborazione tra il committente e il fornitore è ciò che consente di trasformare un requisito di tenuta in un componente tornito che lo soddisfa concretamente.
