Produrre minuterie con tolleranze stringenti mantenendo alta produttività sembra una contraddizione. Eppure, i torni a fantina mobile risolvono esattamente questa sfida, combinando precisione estrema e automazione spinta.
Ma quando questa tecnologia diventa davvero indispensabile?

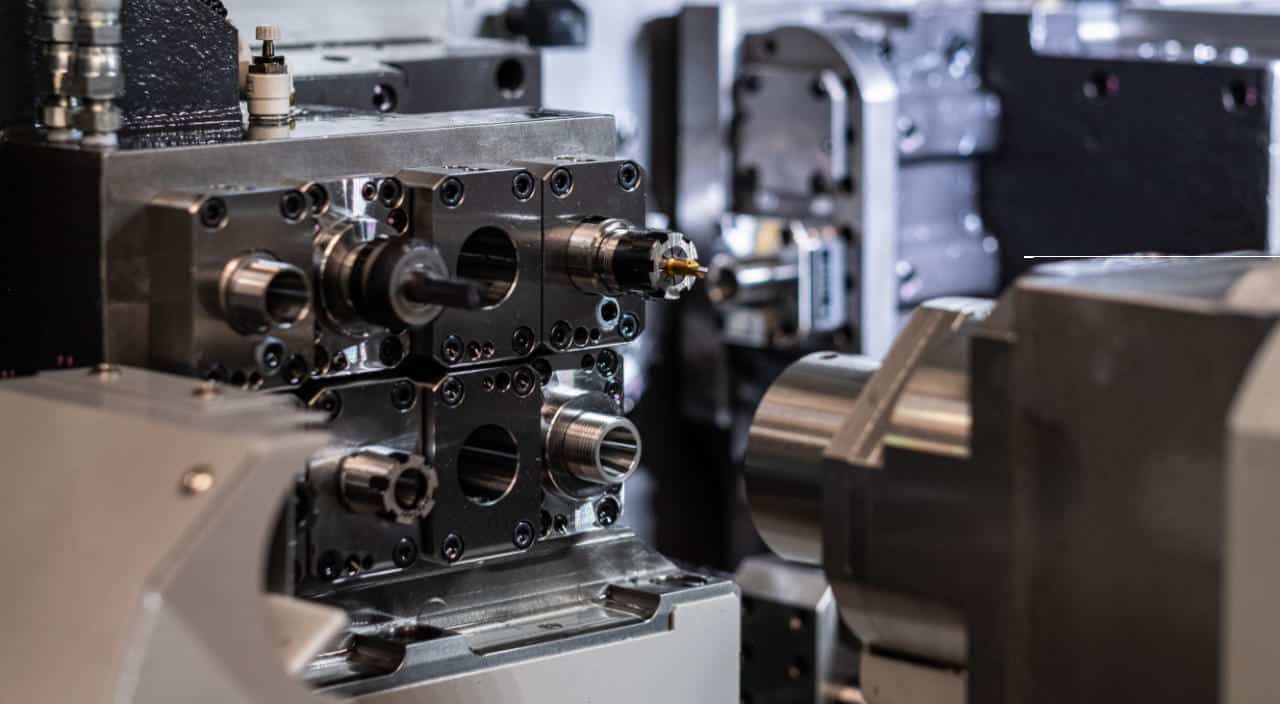

Cos’è il tornio a fantina mobile e come funziona
Il tornio a fantina mobile, conosciuto anche come tornio tipo svizzero (Swiss Type Lathe), è una macchina per torneria CNC di precisione in cui il moto di avanzamento non è garantito dall’utensile, ma dallo scorrimento assiale della barra dal quale viene ricavato il pezzo.
La fantina mobile è l’elemento distintivo: si tratta di un mandrino che scorre assialmente, serrando la barra e guidandola avanti e indietro attraverso una bussola di guida fissa, che sostiene il pezzo durante la lavorazione.
Questo sistema garantisce un doppio vincolo: la fantina mobile spinge la barra, mentre la bussola di guida la sostiene radialmente eliminando le vibrazioni. Gli utensili sono posizionati su rastrelliere che si muovono su molteplici assi, mentre l’avanzamento longitudinale è dato dal movimento della barra stessa.
Grazie all’elevata rigidezza tra pezzo e utensile, le vibrazioni e instabilità del processo di taglio sono minimizzate, permettendo tolleranze stringenti anche su pezzi di piccolo diametro.
I vantaggi competitivi della fantina mobile
Precisione e ripetibilità assolute
Il sostegno del pezzo direttamente nel punto di taglio elimina le flessioni che affliggono i torni tradizionali quando lavorano pezzi sottili. Questo permette di raggiungere tolleranze stringenti con ripetibilità totale anche su grandi lotti, essenziale per settori come automotive, alimentare e pneumatico.
Produttività e automazione
I torni a fantina mobile sono progettati per la produzione automatizzata ad alto volume. Integrano caricatori automatici di barre che alimentano continuamente il materiale, sistemi di scarico trucioli e raccolta componenti finiti.
Questo grado di automazione permette produzione continua senza operatore, massimizzando il ritorno sull’investimento. Le macchine possono operare autonomamente generando componenti di qualità costante per ore o giorni interi.
Flessibilità multi-asse
Le configurazioni multi-asse (tipicamente da 5 a 9 assi) permettono lavorazioni simultanee su più zone del pezzo, riducendo drasticamente i tempi ciclo. È possibile eseguire foratura, maschiatura, fresatura e tornitura in una sola presa, eliminando i tempi morti di cambio setup.
In MI.SO. disponiamo di torni con configurazioni che variano da 5 a 9 assi (CITIZEN 6 assi, DMG 6 assi, TORNOS 5 assi, TSUGAMI 5/6/8/9 assi), coprendo il range da 3 a 32mm di diametro. Questa diversificazione permette di selezionare sempre la macchina più efficiente per ogni specifico componente.
Geometrie complesse e pareti sottili
Grazie al sostegno continuo della barra nella torneria a fantina mobile, è possibile lavorare geometrie che i torni tradizionali non possono realizzare: pareti sottili, piccoli diametri, gole marcate, filettature di precisione. La stabilità garantita dal sistema permette di ottenere finiture superficiali eccellenti senza post-lavorazioni.
Quando scegliere la torneria a fantina mobile
La torneria CNC a fantina mobile è la scelta ideale quando il progetto presenta:
- Diametri contenuti: componenti tra 3 e 32mm
- Tolleranze critiche: fino al centesimo
- Geometrie complesse: lavorazioni multi-asse, pareti sottili, rapporti L/D elevati
- Volumi medio-alti: produzioni da migliaia a milioni di pezzi
- Materiali specifici: acciaio inox, ottone, alluminio, acciai bonificati, acciai automatici
Applicazioni per settore
Automotive
Nel settore automotive, dove sicurezza e affidabilità sono prioritarie, la fantina mobile produce componenti motore (valvole, iniettori, sensori), sistemi di trasmissione (perni, boccole), sistemi frenanti (pistoncini, spinotti) e connettori elettronici con tolleranze micrometriche.
Alimentare
L’industria alimentare richiede acciaio inox con finiture specifiche e certificazioni specifiche per il settore. La fantina mobile garantisce minuterie per linee di processo, componenti per valvole, ugelli con rugosità controllata ed elementi di dosaggio ad alta precisione.
Pneumatico e idraulico
Sistemi pneumatici e idraulici richiedono tolleranze strettissime per garantire tenuta. La fantina mobile produce raccordi con filettature di precisione, corpi valvola, pistoncini per attuatori e ugelli con geometrie complesse.
Design e arredamento
Nel settore design, la fantina mobile permette di realizzare maniglie e pomelli con geometrie complesse, elementi decorativi in ottone e acciaio lucidato, componenti per illuminazione e accessori per arredo bagno ad alta gamma con finiture superficiali eccellenti.
Perché scegliere MI.SO. per la torneria a fantina mobile
Selezione della macchina ottimale
In MI.SO., specialisti in torneria CNC a fantina mobile, non ci limitiamo a produrre il componente. Il nostro team tecnico analizza ogni disegno per selezionare la macchina più efficiente tra le nostre configurazioni disponibili (CITIZEN, DMG, TORNOS, TSUGAMI).
La scelta della macchina ottimale tiene conto di: complessità geometrica, tolleranze richieste, materiale, volume produttivo e tempi di consegna. Questa selezione strategica garantisce il miglior rapporto qualità-prezzo-tempo per ogni specifico progetto.
Il processo produttivo in MI.SO.
Dal primo contatto alla consegna del componente finito, il processo segue step precisi:
- Analisi del disegno tecnico: verifica di fattibilità e selezione della macchina ottimale
- Programmazione CNC: sviluppo del ciclo di lavorazione ottimizzato
- Produzione del primo pezzo: validazione dimensionale completa con controlli ottici e a tastatore
- Approvazione cliente: verifica conformità alle specifiche
- Produzione serie: lavorazione automatizzata con controlli in process
- Controllo finale e consegna: con certificato di conformità e tracciabilità
Questo approccio strutturato garantisce zero sorprese in termini di qualità, tempi e costi.
Garanzie di qualità: 130 controlli al giorno
Ogni componente prodotto in MI.SO. viene sottoposto a controlli dimensionali con strumenti ottici di ultima generazione. Eseguiamo 130 verifiche quotidiane per garantire conformità totale alle specifiche.
Ogni lotto prodotto include:
-
- Certificato di conformità dimensionale su richiesta
- Tracciabilità completa del lotto (materiale, macchina, data)
Siamo certificati IQNET ISO 9001:2015 per la produzione di particolari torniti di alta precisione, garanzia di processi produttivi controllati e documentati secondo standard internazionali.
Supporto tecnico e coprogettazione
Il nostro team tecnico collabora con te fin dalla fase progettuale per ottimizzare geometrie, materiali e lavorazioni. Spesso piccole modifiche al disegno possono ridurre significativamente costi e tempi di produzione, mantenendo o migliorando le prestazioni del componente.
Fantina mobile vs torni tradizionali
Quando scegliere il tornio parallelo
Il tornio parallelo tradizionale resta competitivo quando i diametri superano i 32mm, le tolleranze richieste sono standard (IT7 o superiori), i lotti sono piccoli e variabili, o le geometrie sono semplici e non richiedono lavorazioni multi-asse.
Quando la fantina mobile è insostituibile
La fantina mobile diventa insostituibile quando servono tolleranze stringenti, produzione automatizzata su grandi volumi, geometrie complesse con lavorazioni multi-asse simultanee, e minuterie con rapporti lunghezza/diametro elevati che con torni tradizionali vibrerebbero compromettendo la precisione.
Confronto con la fresatura CNC
La fresatura CNC è più indicata per componenti con forme prismatiche o geometrie asimmetriche. La tornitura a fantina mobile eccelle invece su componenti di rotazione (cilindrici, conici), produzioni seriali ad alto volume e quando i tempi ciclo devono essere minimizzati grazie alle lavorazioni simultanee.
La torneria CNC a fantina mobile rappresenta la soluzione ottimale per la produzione di minuterie tornite quando sono richieste tolleranze critiche, geometrie complesse e volumi produttivi medio-alti.
La sua capacità di eliminare le vibrazioni, lavorare simultaneamente su più assi e garantire ripetibilità assoluta la rende insostituibile in settori critici come automotive, alimentare, pneumatico e idraulico dove la precisione non è negoziabile.
Nonostante alcuni aspetti da considerare (sfrido di materiale, compattezza della macchina), i vantaggi in termini di produttività, qualità e automazione rendono questa tecnologia il riferimento per la produzione di componenti tra 3 e 32mm di diametro con tolleranze al micrometro.
Hai un progetto che richiede tornitura di precisione?
Richiedici un preventivo e scopri come i nostri torni a fantina mobile possono ottimizzare la produzione dei tuoi componenti, garantendo qualità, ripetibilità e costi competitivi.
